01鋼結構體系及發展狀況
國內目前的政策背景
2020年8月28日，住建部等9部門聯合印發《住房和城鄉建設部等部門關于加快新型建筑工業化發展的若干意見》（建標規〔2020〕8號）：“（十）大力發展鋼結構建筑。鼓勵醫院、學校等公共建筑優先采用鋼結構，積極推進鋼結構住宅和農房建設。完善鋼結構建筑防火、防腐等性能與技術措施，加大熱軋H型鋼、耐候鋼和耐火鋼應用，推動鋼結構建筑關鍵技術和相關產業全面發展。”
國外建筑結構體系的發展趨勢——以新西蘭為例
-

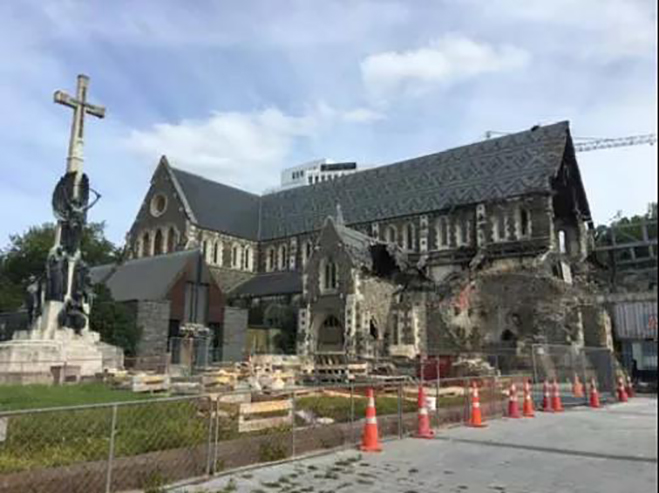

由于新西蘭的結構抗震設防措施較為有力，所以在2011年基督城大地震中倒塌的房屋很少
-
基督城地震充分體現出結構抗震“韌性”(Resilience) 的重要價值，震后可恢復性成為工程界研究焦點
新西蘭地震帶來建筑結構體系的巨大變化
-
地震之前，基督城CBD和阿丁頓（Addington）地區幾乎所有建筑都采用鋼筋混凝土（RC）框架或剪力墻作為它們的結構體系。但從2011年開始的基督城重建過程中，水平抗側力體系采用鋼結構、RC結構和木結構的建筑數量的大致比例為10：10：1
-
越來越多的人開始接受一個觀念，即將防止生命損失作為抗震性能目標對于一個優秀的現代結構來說的確是不夠的
新西蘭地震帶來建筑結構體系的巨大變化
新西蘭新建鋼結構建筑按使用頻次最多的體系依次為：防屈曲支撐（BRB）框架、傳統抗彎框架（MRF）、帶有梁端截面削弱（RBS犬骨式）的抗彎框架、帶有可更換耗能梁段的偏心支撐框架（EBFs）、中心支撐框架（CBFS）、常規偏心支撐框架、搖擺鋼框架體系等。

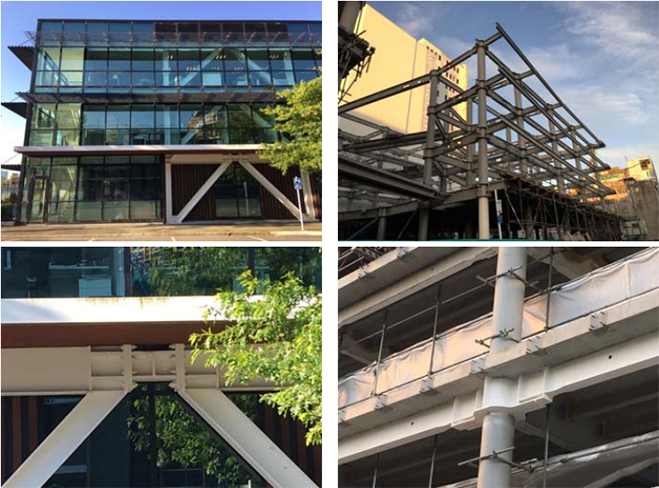

可更換耗能梁段的偏心支撐框架 犬骨式梁端截面抗彎鋼框架↑

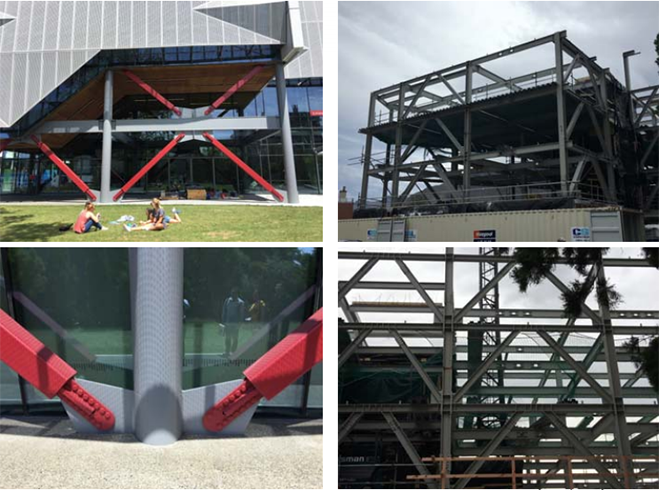

防屈曲中心支撐（BRB）鋼框架 常規偏心支撐框架↑
02鋼砼混合結構應用案例
2.1 高層辦公建筑項目案例

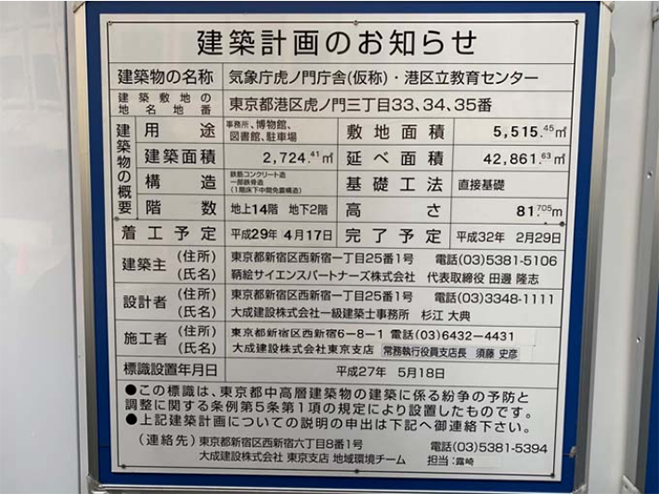

項目地點：日本，東京

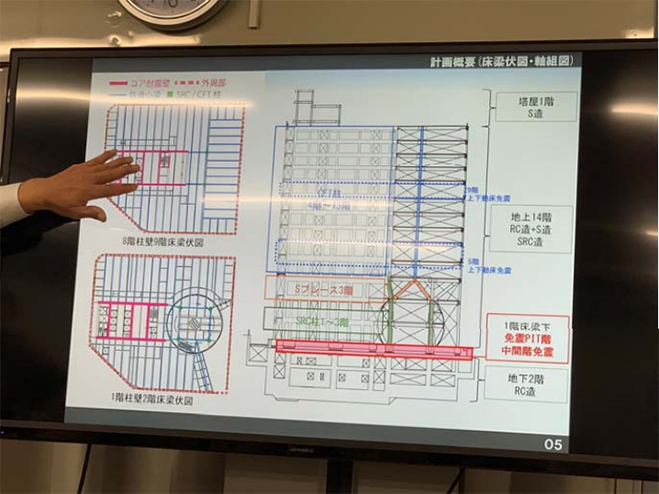

項目概況：建筑地上14層，采用預制柱鋼梁框架-現澆核心筒混合結構，首層預制柱底采用隔震裝置
隔震裝置的平立面布置情況↑
隔震支座設計參數及構造↑
預制面磚反打框架柱↑
鋼結構梁板+現澆核心筒↑
外圍弧形預制框架梁（蓮藕梁）↑
現澆核心筒內部鋼樓梯↑

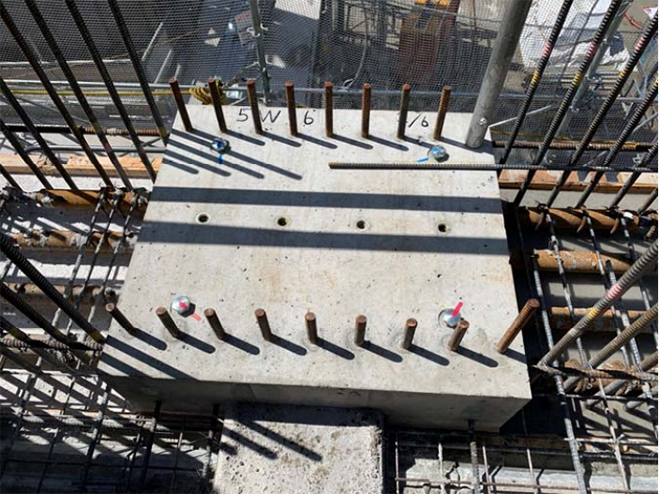

預制柱的鋼筋套筒灌漿連接↑
預制梁的鋼筋套筒灌漿連接↑
外圍弧形預制蓮藕梁↑
變截面鋼梁與外框梁的連接↑
鋼筋桁架樓承板安裝現場↑
03預制砼外圍護應用案例
3.1 低層別墅建筑項目
項目地點：江蘇，太倉

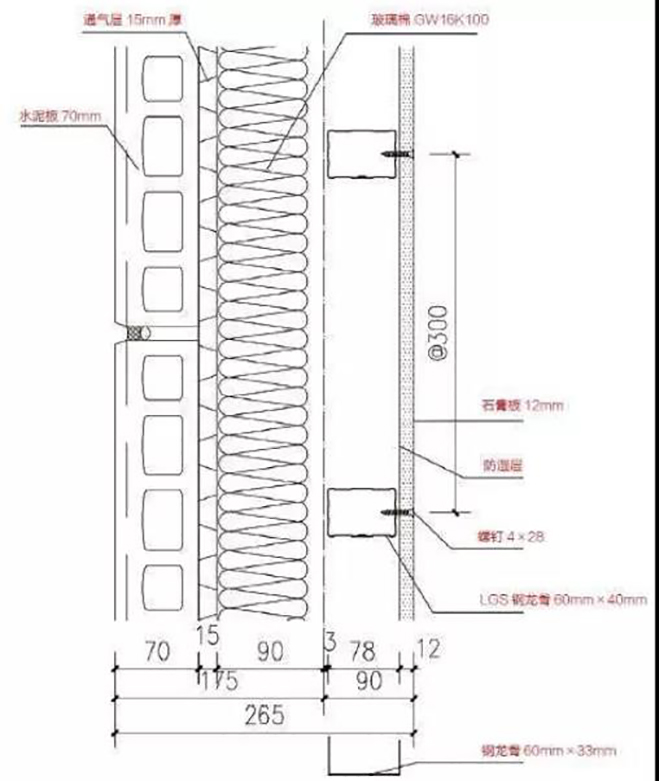

結構形式：日本積水自有的“β系統結構體系”，即梁貫通、柱分層、全螺栓連接，PC外圍護墻板采用用工廠預制生產的、兼顧強度和美觀的新一代復合墻板，即運用 “高壓真空擠壓方式”將混凝土擠壓成型的ECP外掛墻板

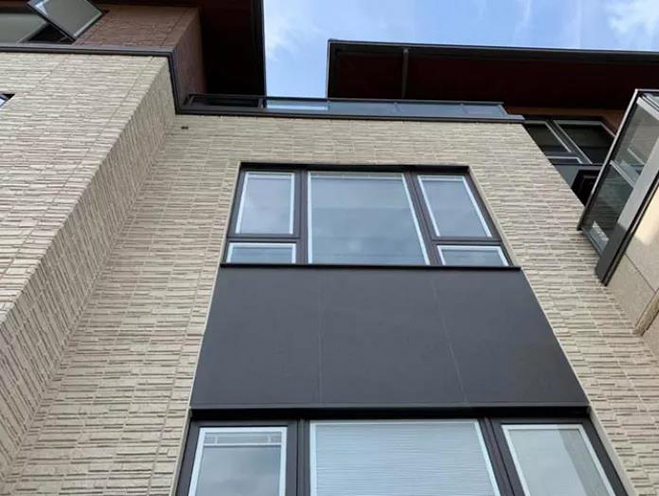

項目建成后效果——立面
04預制混凝土板應用案例
4.1 小高層辦公樓項目案例
項目地點：浙江，湖州

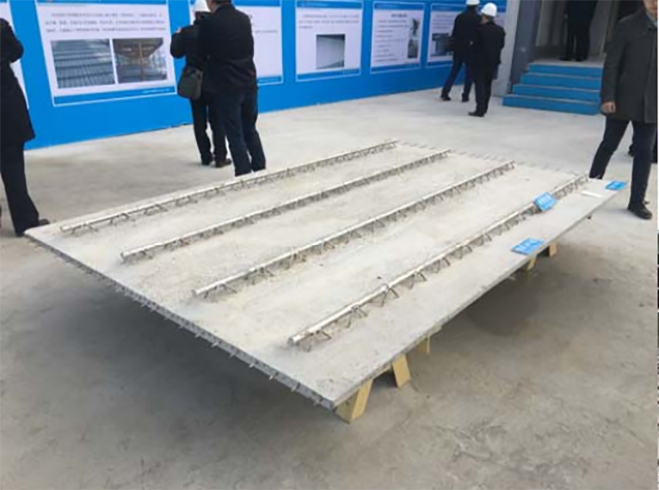

項目概況：建筑地上8層，采用預制混凝土柱-鋼梁混合框架結構，樓板采用預應力鋼管桁架疊合板（PK3）
05結論與展望
-
鋼-砼混合結構或組合結構（或構件），將逐漸發展為未來裝配式結構的主要結構類型
-
鋼結構與預制混凝土結構不是互相排斥的關系，而是優勢互補的關系。如何將二者的優勢充分發揮，結構工程師未來大有用武之地
-
裝飾保溫圍護一體化的預制墻板、預制樓板、預制樓梯，未來在鋼結構（或混合結構）項目中的市場應用前景可期
